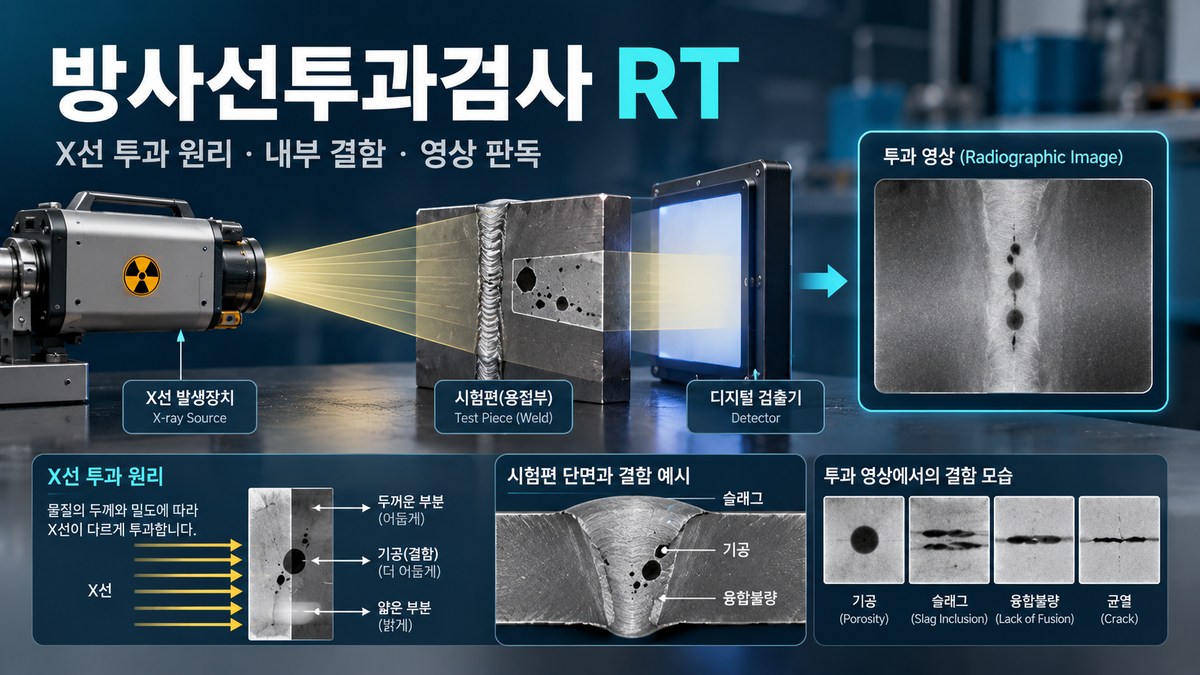

방사선투과검사(RT)는 X선이나 감마선으로 제품 내부를 살펴보는 비파괴검사입니다.
금속을 통과한 방사선의 양을 영상으로 바꾸면, 내부에 숨은 기공이나 용접 결함을 관찰할 수 있습니다.
이번 글에서는 방사선 투과 원리부터 결함 영상 판독까지 직접 실험합니다. 처음 보는 분은 아래의 자동 학습 시작 버튼을 이용하세요.
1. 방사선투과검사(RT)란?
물체에 방사선을 비추면 일부는 흡수되고 나머지는 통과합니다.
통과한 방사선을 필름이나 디지털 검출기로 기록합니다. 그러면 내부의 두께나 밀도 차이가 영상의 밝기 차이로 나타납니다.
예를 들어 금속 내부에 작은 빈 공간이 있다면, 그곳을 지나는 방사선은 금속을 덜 통과합니다.
따라서 주변보다 더 많은 방사선이 검출기에 도달할 수 있습니다.
현상된 전통적인 방사선 필름에서는 방사선을 많이 받은 부분이 더 검게 보입니다.
디지털 영상은 밝기 표시를 뒤집을 수 있습니다. 따라서 검고 밝은 모습만으로 결함 종류를 단정하지 않습니다.
2. 방사선은 왜 두꺼운 금속에서 약해질까?
방사선이 물질 속을 이동하면서 일부가 흡수되거나 산란되기 때문입니다.
일정한 에너지의 좁은 방사선 빔을 가정하면, 기본적인 세기 감소는 다음 식으로 설명합니다.
- I0: 검사체에 들어가기 전 방사선 세기
- I: 검사체를 통과한 뒤의 방사선 세기
- μ(뮤): 선감쇠계수. 물질이 방사선을 약하게 만드는 정도
- t: 방사선이 실제로 지나가는 물질의 두께
두께 t가 커지거나 감쇠계수 μ가 커지면 통과량 I는 감소합니다.
이 공식은 기본 원리 설명을 위한 것입니다. 실제 X선은 여러 에너지가 섞여 있으며 산란선, 검출기 특성 등의 영향을 받습니다.
3. 가상 실험실: 방사선으로 내부 결함 찾기
검사체의 두께, 결함 종류, 균열 방향을 바꿔 보세요.
자동 학습은 단계마다 예시 조건을 적용하고, 그 이유를 설명합니다.
방사선투과검사 가상 실험실
처음이라면 아래 버튼으로 시작하세요. 단계별 설명과 영상이 함께 바뀝니다.
조건을 바꾸면 검사체와 영상이 동시에 달라집니다.
자동 학습은 각 단계를 약 11초간 보여줍니다. 언제든 일시정지하거나 직접 조작할 수 있습니다.
4. 결함마다 왜 다른 모양이 나타날까?
기공(Porosity)
금속 내부에 갇힌 작은 기체 공간입니다.
그 부분은 통과해야 하는 금속의 양이 적습니다. 따라서 일반적인 필름형 영상에서는 주변보다 검은 점으로 보이는 경우가 많습니다.
개재물(Inclusion)
금속 내부에 다른 물질이 섞여 있는 상태입니다.
주변보다 방사선을 많이 흡수하는 고밀도 개재물은 필름에서 밝게 나타날 수 있습니다.
반면 일부 비금속 개재물은 더 어둡게 나타납니다. 개재물이 항상 밝은 것은 아닙니다.
균열(Crack)
금속 내부가 좁게 갈라진 결함입니다.
균열은 방향이 중요합니다. 방사선이 균열면을 따라 지나가면 차이가 잘 드러날 수 있습니다.
하지만 균열면을 가로지르면 투과 차이가 작아져, 실제 결함이 있어도 영상에서는 놓칠 수 있습니다.
방사선투과검사는 내부를 볼 수 있지만 모든 균열을 반드시 찾는 검사는 아닙니다.
결함의 모양·방향·검사 조건에 따라 판독 가능성이 달라집니다.
5. 영상이 흐려지는 이유: 기하학적 불선명도
방사선은 한 점에서만 나오는 것이 아니라 일정한 크기의 초점에서 나옵니다.
검사체와 검출기 사이가 멀수록 결함의 경계가 퍼져 보일 수 있습니다.
- Ug: 기하학적 불선명도
- F: 방사선원 초점 크기
- b: 검사체에서 검출기까지의 거리
- a: 방사선원에서 검사체까지의 거리
가상 실험에서는 a = 300 mm로 고정했습니다.
위 슬라이더에서 초점 크기와 검출기 거리를 바꾸면 계산값이 변합니다.
표시되는 흐림 효과는 기하학적 불선명도의 방향성을 설명하는 교육용 시각화입니다. 실제 영상의 픽셀 크기, 산란, 검출기 해상도를 모두 계산한 것은 아닙니다.
6. 실제 검사에서는 무엇을 확인할까?
| 항목 | 확인 이유 |
|---|---|
| 검사체 형상·두께 | 두께가 달라지면 투과량과 영상 명암이 바뀝니다. |
| 결함 방향 | 얇은 균열이나 융합불량은 방향에 따라 보이지 않을 수 있습니다. |
| 영상 품질 | 선명도, 대비, 잡음 등을 살펴야 신뢰할 수 있습니다. |
| IQI(영상질 지시계) | 정해진 절차에 따라 영상이 요구 품질을 충족하는지 확인하는 도구입니다. |
| 검사 기준 | 결함이 보인다는 사실만으로 합격·불합격을 판단하지 않습니다. |
필름·CR·DR의 차이
필름 RT는 사진 필름에 영상을 기록합니다.
CR(Computed Radiography)은 영상판을 읽어 디지털 영상으로 바꿉니다.
DR(Digital Radiography)은 디지털 검출기로 영상을 직접 얻습니다.
표시 속도와 기록 방식은 다르지만, 물체를 통과한 방사선의 차이를 이용한다는 기본 원리는 같습니다.
방사선 안전
RT는 전리방사선을 사용하므로 적절한 방사선 방호가 필수입니다.
실제 검사는 관련 자격과 승인된 절차에 따라 수행해야 합니다. 출입 통제, 차폐, 선량 감시 등을 포함한 방호 체계가 필요합니다.
7. 학습 확인 퀴즈
문제 1. 금속 내부 기공이 일반 필름형 영상에서 어둡게 보이는 이유는?
문제 2. X선 투과 영상에서 균열을 놓칠 수 있는 대표적인 이유는?
문제 3. 금속 두께가 커지면 일반적으로 투과량은?
문제 4. 검사체와 검출기 사이 거리가 멀어지면 주로 어떤 문제가 생길 수 있을까?
정답을 선택하면 해설과 점수가 표시됩니다.
8. 자주 묻는 질문(FAQ)
RT와 UT는 무엇이 다른가요?
RT는 방사선 투과량의 차이를 영상으로 기록합니다. UT는 초음파가 반사되는 시간을 이용합니다. 검사체와 결함 특성에 따라 서로 보완적으로 사용합니다.
RT에서는 모든 내부 균열을 찾을 수 있나요?
아닙니다. 균열의 방향과 틈의 크기, 두께, 영상 품질에 따라 검출하지 못할 수 있습니다.
RT 검사 후 제품이 방사성을 띠나요?
일반적인 산업용 X선·감마선 투과검사는 검사체를 방사성 물질로 만드는 방식이 아닙니다. 실제 현장의 방사선 안전 관리는 별도로 필요합니다.
결함처럼 보이는 점이 있으면 무조건 불합격인가요?
아닙니다. 지시의 종류와 크기를 해석하고, 해당 제품에 적용되는 검사 기준에 따라 평가해야 합니다.
9. 참고자료
- ASNT, Radiographic Testing: A Foundational Method for NDT
- ASNT, NDT in Manufacturing
- IAEA, Radiation Safety of X Ray Generators and Other Radiation Sources Used for Inspection Purposes
- NDE-ED, Radiography 교육자료
검사 원리와 산업용 영상 판독을 이해하기 위한 학습자료입니다. 글의 수치 예시는 가상의 교육 조건이며 실제 검사 절차서나 판정기준이 아닙니다.
